中國石油青海油田分公司井下作業公司氣動試壓泵采購技術要求

       青海油田進行1臺氣動試壓泵（帶計算機數據采集和8路監控功能）招標項目，確定由        有限公司給青海油田分公司井下作業公司供應1 臺PCQY140型氣動打壓泵（帶計算機數據采集和8路監控功能），為保證設備的正常制造、配套，確保設備到位后的正常運行，特簽訂本技術協議，雙方共同遵守。

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用。

2、環境溫度：-5℃~42℃

3、試驗介質: 水或濃度較低的油類

4、設計耐壓:140MPa

5、測試溫度：常溫

6、壓力測量精度：精準度為滿量程千分之一。

7、電源：AC380/220V,50Hz

8、驅動氣源壓力為0.7-0.9MPa,不得大于1MPa

9、相對空氣濕度要求：≤70-90%；

 二 設備的使用范圍

2.1它特別適用于油田鉆采工程的防噴設備、閥門、管道、連接件、壓力容器等受壓設備的高壓和超高壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。

2.2實現了機電一體全自動化、智能化，實現完成高壓、高精度、升壓的壓力值設定，壓力精度控制等工作過程。實現電腦時實監測升壓值和升壓曲線變化，并具備記錄、存儲、打印等功能。

2.3 多角度高清拍攝記錄功能，配備8個攝像頭，其中2個為可變焦高清攝像頭。

三 設備的功能及技術要求

1 現代化的人機界面，先進的控制算法，高度的開放性和集成性，操作簡單；

2、針對不同壓力容器試壓過程的不同要求，自由設定組態，排氣時間設定，升 壓值設定.
3、 實現升壓數字值不飄移，升壓壓力曲線不過沖，平穩保壓；
4、 自動記錄升壓值，升壓曲線并存儲與打印歷史報表等功能；
5、 實現滿量程控制精度在千分之五（0.5%FS）以內；
6、 壓力試驗；（最大試驗壓力140MPa）；

7   升壓速度：可調，通過調節進氣壓力進行手動調節。

8， 帶8路監控功能，其中2個帶變焦功能。

 四  設備技術資料

概述

設備根據甲方技術要求非標制作：

設備主體QY140氣動試壓泵，配套監控攝像頭組件，電腦控制臺三部分組成。

4.1 氣動試壓泵

氣動試壓泵是我公司根據從國外引進的氣動試壓裝置的工作原理，結合我國的實際情況研制而成的一種新型試壓裝置

打壓泵特點

它是使用壓縮空氣為動力源，以氣動泵為壓力源，輸出液壓力與氣源壓力成比例。通過對氣源壓力的調整，便能得到相應的液壓力。當氣壓力與液壓力平衡時，氣動泵便停止充壓，輸出液壓力也就穩定在預調的壓力上，通過控制進氣量大小，從而控制升壓速度。因而具有防爆、輸出壓力可調、升壓速度可控、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于油田鉆采工程的防噴設備、閥門、管道、連接件、壓力容器等受壓設備的高壓和超高壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。

用途

用于石油化工工程的防噴器、閥門、管道、鍋爐等一切承壓容器進行液體試壓檢測。（泵可作防噴器控制系統中壓力源）。

軟件使用

雙擊桌面圖標 ，或單擊開始菜單中啟動試壓泵里的PLC試壓系統，啟動軟件。

如需開機自動運行，請將該快捷方式放入開始菜單的啟動里。

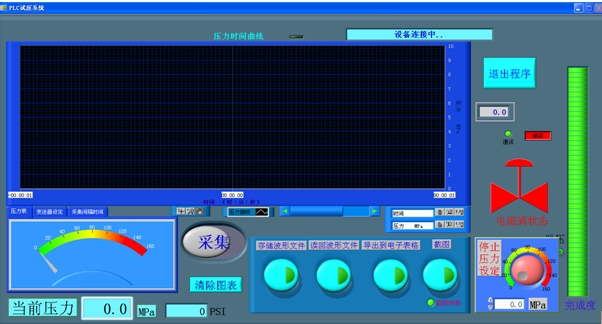

當此界面出現時，請等待軟件與PLC握手，此時提示框顯示  設備連接中 。

首次使用本軟件或串口連接發生變動時，會出現連接失敗的情況，此時請在采集時間間隔 選項卡中修改 端口選擇 中的端口號，然后點擊 調試 按鈕。系統將重新連接PLC。連接成功后，通訊錯誤指示會變成綠色。 且通訊指示燈 持續閃爍。

首次運行或更換壓力變送器時，請設定變送器量程，然后把小信號截止修改為-60MPa，關閉高低壓球閥，單擊電磁閥圖標 使之成為綠色，修改變送器校正的值使當前壓力顯示為0MPa。小信號截止是指低于次值即認為壓力為零，已消除小信號是壓力不穩定的問題，請酌情設置。

儀表最大壓力，是壓力表量程的最大值，和停止壓力設定標簽的最大值，請酌情設定。

采集間隔時間，是指時間壓力曲線兩次采集數據之間的間隔時間。此數據越大，運算量和數據量越大，一般為1秒，長時間運行軟件時請適當加大。當此值低于0.5秒時，請注意不要超過2小時，否則會出現時間鍵不準確的問題。

設定停止壓力 后，單擊采集按鈕 ，即可單擊電磁閥圖標 進行打壓測試了。此按鈕綠色時表示電磁閥打開，壓力到達時會自動關閉電磁閥，并轉為紅色，也可以手動點擊使之變?yōu)榧t色，使電磁閥關閉。右側的完成度進度條會實時顯示當前壓力與停止壓力的關系。

存儲波形文件，可以將壓力時間曲線中的數據存儲為DAT文件，以備查閱，存儲的文件只能用 讀回波形文件 來打開。默認目錄為軟件安裝目錄下的歷史數據文件夾，一般在D盤，請勿修改擴展名。

讀回波形文件，用來調入存儲波形文件保存的數據文件 。請不要用其他程序生成的數據文件打開，否則會出現不可預測的問題。

導出到電子表格，單擊此按鈕將會導出時間和壓力值到一個EXECL文件，并顯示出來。

注意：本軟件不支持這個格式的回讀。

截圖，點擊截圖軟件截取壓力時間曲線的簡化圖像，請選擇存入剪貼板或BMP文件。截圖網格用來控制生成截圖是否繪制網格線。

在停止采集時，點擊放大鏡 ，可以選擇窗口顯示、橫向放大、縱向放大等功能，小手圖標時可以直接拖動曲線。

本軟件大部分組件均有說明，請在組件上單擊右鍵選擇說明與提示 ，進行查看。
