高壓集成撬裝式防噴器試壓泵控制系統技術協議

一、防噴器試壓泵設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、工作環境：-25℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品，如使用環境在零度以下請自行選用防凍介質；

4、設計耐壓:130MPa；

5、測試溫度：根據實際使用環境及介質溫度；

6、壓力測量精度：精準度為滿量程FS0.25%；

7、本防噴器試壓泵系統采用130MPa精度為FS0.25%的壓力傳感器；

8、本系統的整體控制精度為：1.6級加人為經驗值；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

本套防噴器試壓泵設備根據客戶實際技術要求非標制作：其中參考試壓泵執行標準：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

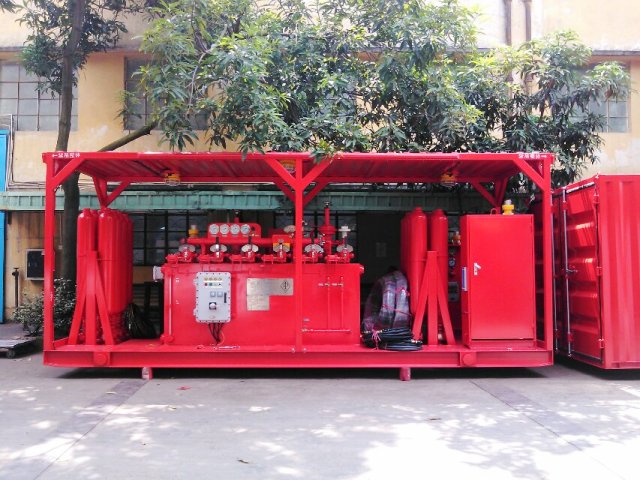

    以下為客戶技術要求：設備整體由2個泵組成，一個低壓泵離心泵壓力5MPa注水流量4方-8方，根據高壓管線每小時最大流量來訂。一個高壓泵，柱塞泵打壓105MPa，流量0.2方每小時。出口高壓管線8mm內徑。帶壓力監測采集系統，能打試壓曲線，可以連在電腦上,電機和相關接頭采用防爆的，配一套常用易損件和消耗品，包括高壓管線15m及接頭,撬裝式，撬上帶一個1方左右的水箱，水箱下部預留一個2寸公扣螺紋，4個吊點。根據客戶以上技術要求，結合我公司做過的類似項目，現做出技術方案如下：（此方案中所有圖片均為我公司曾經做過的項目實物照片，圖片僅供參考具體請以到貨實物為準）

二、設備配置部分技術參數及詳細功能描述：

1、設備概述：本設備根據需方技術要求非標制作：

     防噴器試壓泵主體由3D-SY150/130MPa及3D-SY6000/4MPa低壓大流量試壓泵組成（客戶要求為離心泵，但是因?yàn)楸驹噳罕帽媒M上配的是高壓單向閥，離心泵是一種揚程泵出口沒有壓力根本沖不破單向閥的開啟壓力，故而選用一臺低壓大流量電動試壓泵做為注水泵），高低壓試壓泵集成在移動撬裝底座之上含試壓泵電控系統。其中高低壓試壓泵泵組中的低壓大流量試壓泵的最大壓力為4MPa，當壓力達到4MPa（這個壓力可調節）后自動停止注水，高壓電動試壓泵自動開啟，試壓前可通過試壓泵組的電控系統設置。該泵組在使用前，將電控系統的操作按鈕扭到自動位置上，然后在低壓大流量試壓泵和高壓試壓泵上的電接點壓力表設定好上限下限壓力值，在數顯時間繼電器上設置好保壓時間（也可以不用自動功能，完全靠操作人員人為操作兩臺試壓泵的啟停，詳見控制系統操作說明書），然后按遙控或手動按鈕啟動低壓大流量試壓泵，當壓力達到事先設定的上限目標值時，低壓大流量試壓泵會自動停機，高壓試壓泵自動啟動當壓力達到事先設定的上限目標值時自動停機進入保壓狀態，可通過數顯記錄儀數據采集系統實時觀察壓力曲線變化（詳見記錄儀功能敘述），當保壓時間到（可預留保壓時間到報警功能），打開手動試壓泵泄壓閥卸除壓力，試壓完畢，整個試壓過程可以通過數顯記錄儀或者計算機上位機后臺軟件進行數據存儲（詳見記錄儀功能敘述）。

     本試壓系統還配有遠程遙控緊急開泵、停泵功能，這一點大大的方便了操作人員實際試壓工作中的勞動強度，例如在擰好被測工件接口準備開始試壓時，可以按遙控器遠程開泵，檢查所有接口有無擰緊或者漏水漏壓，如遇這種情況可遙控停泵進行操作。試壓系統通過高壓膠管及管匯閥門與被測防噴器相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。

     本試壓控制系統采用電動試壓泵安全閥超壓自動起跳及防震電接點壓力表來進行系統限壓安全保護。如果試壓泵出現緊急停機，能夠手動泄除試樣及設備內部壓力, 設備運行如遇緊急情況可用遙控緊急停泵，遙控有效距離100米內。

    本系統為高壓集成撬裝式，其中高低壓電動試壓泵及水箱還有電控系統均集成在撬裝上，方便移動吊裝。通過便攜式數顯記錄儀壓力采集系統來遠程采集試壓數據，可隨時隨地進行水壓試驗及打印報表出數據。
