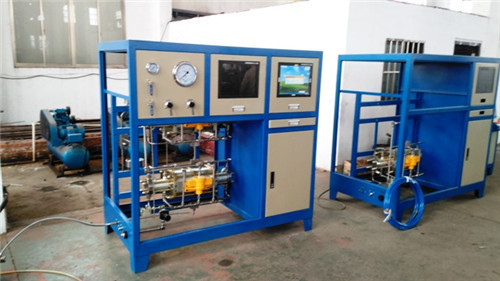

高壓氣動試壓臺技術方案

一、總體要求

1、部件設計、制造須滿足“性能先進、工作可靠、運移方便、運行經濟、滿足HSE、節能、環保和國家法律法規相關要求”的原則。

2、本方案擬采購的高壓氣動試壓臺工作使用0.6～0.8MPa壓縮空氣為驅動氣源，防爆、輸出壓力可調、升壓速度可控，移動式結構，符合國家相關標準。

3、高壓氣動試壓臺主體為雙連氣動試壓泵，由低端壓力泵和高端壓力泵組成，最高工作壓力140MPa。

4、高壓氣動試壓臺設有固定式熱敏有紙壓力記錄儀，記錄儀與壓力傳感器的接口相互匹配，無筆位誤差，抗震動，連接方便可靠。

本技術方案中，高壓氣動試壓臺應滿足：

  高壓氣動試壓臺主體為雙連氣動試壓泵，由低端壓力泵和高端壓力泵組成，低端壓力泵比值為1：51，高端壓力泵比值為1：236；整體移動式結構，在工作狀態有固定及平衡裝置，能滿足運輸?shù)男枰桓鲏毫Ρ糜歇?dú)立的控制開關，運行工作速度方便可調，且能夠完全切斷壓力泵的工作氣源。低端壓力泵獨立工作時，可通過高端壓力泵的通路輸出壓力，各壓力泵輸出端均設有單向閥，各輸出口裝有截止閥，防止壓力回返。高壓管路中的單向閥及截止閥應能方便更換；氣源出入端裝有帶減壓閥的分水濾氣器及油霧器，規格與氣動壓力泵匹配。進水口設有水路過濾器，且能方便更換、清洗；壓力系統配備1.6級耐震壓力表及FS 0.1%的壓力傳感器，壓力表額定壓力為160MPa，為內MPa外PSI，壓力傳感器額定壓力為150MPa。封閉壓力輸出口，壓力表及壓力傳感器可進行壓力相互校對；試壓臺設有固定式熱敏有紙壓力記錄儀，記錄儀與壓力傳感器的接口相互匹配，連接方便可靠；試壓臺排量（調壓閥輸出氣壓0.7MPa），低端壓力泵（1：51）單泵工作時空載排量12.7-15L/min；設有備用水箱，進出水口可與水源接口連接。

工作介質：無腐蝕低粘度液體

適應環境溫度：-5℃～42℃；

氣源壓力：0.6～0.8MPa

壓力比值：1：51（低端）；1:236(高端)

最高工作壓力：140MPa

壓力記錄：固定式熱敏有紙壓力記錄儀記錄

空載排量：12.7～15L/min

4、配套高壓輸出軟管，耐壓70MPa。

5、配套部件靈活、可靠、準確、配置合理。擬采購的部件中含有安全設備設施，要求提供安全生產制造許可，并提供有效權威認定機構出具的首檢合格報告。

6、各部件設計制造應滿足國家法律法規要求，如屬于國家及行業許可項目，必須提供有效證件。

7、保證所有配套零部件均為新品，且不使用國家明令淘汰的產品或低效高耗產品。

二、設計及制造標準

本方案擬采購的設備應遵循的規范和標準主要包括但不僅僅限于以下所列范圍：

SY/T 5053.1～2000防噴器及控制裝置

SY/T 5127～2002井口裝置和采油樹規范

API Spec 16A/ISO 13533鉆通設備規范

API Spec 16C節流和壓井管匯

API Spec 6A/ISO 10423采油樹和井口裝置

其它未列出的與擬采購產品有關的規范和標準，投標方有義務主動向業主提供。供貨時應提供在本工程中所采用的標準和規范的清單，并應保證其版本為最新版本（包括修正版）。

三、總體技術方案

  提供的設備應滿足于以壓縮空氣為動力源，輸出液壓力與氣源壓力成比例，通過對氣源壓力的調整，得到相應的液壓力，從而實現高壓液體輸出的功能用途需要。主要技術指標滿足本方案第四條----主要技術參數要求。設備含有但不僅限于：2臺高壓氣動試壓臺輔助附件及密封件（詳見主要配置清單）。

以上各條件為投標方必須滿足，否則其投標將被拒絕。

四、主要技術參數

提供的設備須滿足以下指標：

  1、設備用于壓縮氣體驅動條件下的帶壓液體輸出，使用0.6～0.8MPa壓縮空氣為驅動氣源，防爆、輸出壓力可調、升壓速度可控，移動式結構。

  2、高壓氣動試壓臺主要技術指標

（1）工作介質：無腐蝕低粘度液體

（2）氣源壓力：0.6～0.8MPa

（3）高壓氣動試壓臺最高工作壓力140MPa，雙連氣動

（4）高壓輸出軟管耐壓70MPa

（5）壓力記錄：固定式熱敏有紙壓力記錄儀記錄
