便攜式記錄儀壓力采集試壓泵控制系統

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用。

2、機動時間：7.5小時×3班/天×250天/年=5625小時/年

3、環境溫度：﹣5℃~42℃

4、試驗介質：常溫水（溫度低于0℃時，試壓介質應為防凍液）

5、設計耐壓：隨用戶要求，可任意配合用戶試驗壓力。

6、測試溫度：常溫

7、壓力測量精度：精準度為滿量程千分之一。

本系統采用傳感器的精度為FS 0.1%。

8、本系統的整體控制精度為FS 0.3-0.5%。
    9、電源：AC380/220V，50Hz

10、海拔高度：≤1500米；

11、相對空氣濕度要求：≤70-90%；

二、本套設備的主要功能參照客戶技術要求非標制作。

其中參考的打壓泵執行標準為：

JB/T9089-1999試壓泵

JB/T53194電動打壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

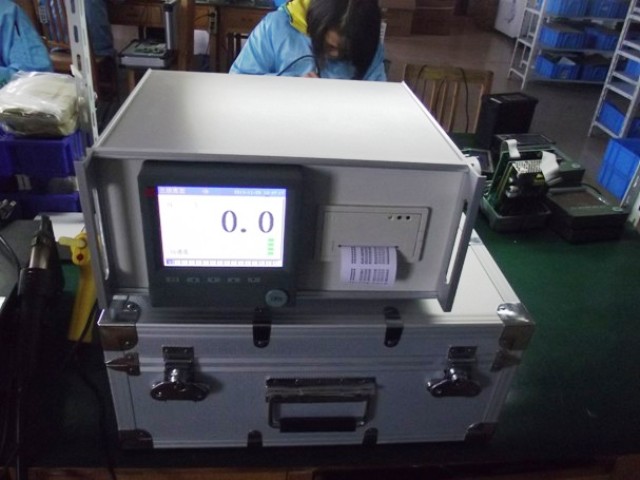

三、便攜式記錄儀壓力采集試壓泵控制系統由：

數顯記錄儀（彩屏）、微型針式打印機、精度為滿量程千分之一壓力變送器、壓力遙控自控系統及便攜式機箱組成。

注：便攜式記錄儀壓力采集試壓泵控制系統功能可非標定制。以上功能只是列舉，僅供參考，具體請以實物為準。

圖片僅供參考，具體請以實物為準。

圖片僅供參考，具體請以實物為準。

圖片僅供參考，具體請以實物為準。

圖片僅供參考，具體請以實物為準。

四、便攜式記錄儀壓力采集打壓泵控制系統具有以下功能：

1、升壓、保壓、自動補壓、手動梯度升壓以及顯示實時壓力數值曲線功能.該泵在使用前，只需在電接點壓力表上設定上下限壓力值及在時間繼電器上設置保壓時間，然后在一定距離內使用遙控器啟動試壓泵，或按啟動按鈕開泵。當壓力達到事先設定的上限目標值時，試壓泵會自動停止進入保壓狀態，當保壓時間到，這時自動報警器開始鳴叫，打開手動泄壓閥卸除系統壓力（可改手動泄壓為自動泄壓，選擇性功能需要增加費用），實驗完畢。該設備同時還具有手動梯度升壓功能，當壓力下降到預設壓力值下限時試壓泵啟動，該泵在完成壓力試驗過程中，可以顯示實時壓力數值和實時壓力曲線，自動記錄升壓值及升壓保壓過程的曲線變化并存儲與打印歷史報表等功能。

2、另外數顯記錄儀控制試壓泵系統可隨時通過數據線直連到計算機（筆記本）上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。

遠程控制：便攜式記錄儀壓力采集試壓泵控制系統通過電纜和數據線與試壓泵相連，可以無限延長。也可以通過控制系統上的遙控自控系統來控制試壓泵，有效距離100米或更遠，從而實現遠程控制的目的！

注：便攜式記錄儀壓力采集試壓泵控制系統功能可非標定制。以上功能只是列舉，僅供參考，具體請以實物為準。

用戶應用案例：

圖片僅供參考，具體請以實物為準。

圖片僅供參考，具體請以實物為準。

圖片僅供參考，具體請以實物為準。

圖片僅供參考，具體請以實物為準。
