電動試壓泵2DSY100-130MPa

[來源：思凱達] 　[作者：admin] [日期：2015-5-27] [熱度：]

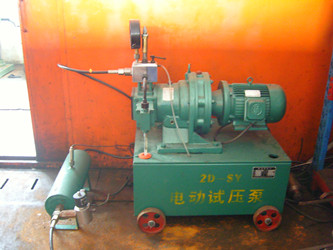

2D-100MPa-130MPa電動試壓泵

試壓泵|電動試壓泵|高壓電動試壓泵|壓力自控試壓泵|壓力遙控自控試壓泵

2D-SY50/100、2D-SY40/130型電動打壓泵是電動雙缸對置往復移動式試壓泵，其主要用途如下：

1、一般壓力試驗：主要是對壓力容器、化工設備等做水壓、密封、強度和爆破試驗，及實驗室獲得高壓液體。

2、Pg≤160MPa壓力儀表的交變負荷試驗。

Pg≤100MPa壓力儀表超負荷試驗。

3、Pg≤100MPa膠管爆破試驗。

實驗介質為水，運動粘度≤20cst（50℃）[mn²/s]油類，或類似于水、油的液體。

三、基本參數

型號	額定排出壓力	額定流量L/h	泵速min^-1	配套功率KW
2D-SY50/100	100	50	115	4
2D-SY40/130	130	40	115	4

四、結構特點

2D-SY50/100、2D-SY40/130型電動試壓泵，傳動部分采用臥式擺線針輪減速機，然后經主軸偏心滑塊機構，驅使十字頭在水平滑道內往復移動，帶動柱塞在液缸內的往復運動，以排出高壓液體。整個泵體部分置于水箱上方，固定在與水箱蓋相齊的機座上，并對置安裝，以便于拆裝液缸部分易損件和其它維護工作，從而使整體結構緊湊，外觀造型大方。

缸體是試壓泵的關鍵部件，由柱塞副和閥系兩大部分組成。其中柱塞、密封件、套筒、閥與閥套為關鍵零件和易損件，它們?yōu)橄嗷ヅ浜系呐技?

本打壓泵為超高壓往復泵，不但有超高壓的工作性能。更重要的是在超高壓工作下的安全可靠性。為此，兩缸排出的壓力液體，通過集水管進入集水體，在集水體上方中部設置安全閥，其開啟壓力出廠時校準在1.1—1.2倍的額定工作壓力，打壓泵集水體上方后部設置有放壓閥，用于緊急情況卸壓，但不作為被試容器的卸壓用。另外在集水體上方前部裝有壓力表以示壓力，為防止泵的脈動壓力影響表的讀視，表的下部設有阻尼裝置。

關鍵字：電動試壓泵2DSY100-130MPa
